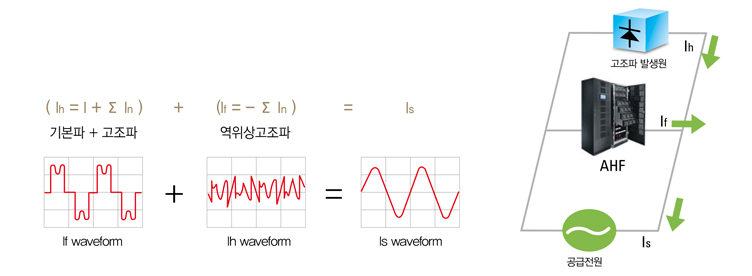

AHF 7 동작 원리

고속 DSP(Digital Signal Processor)와 IGBT 등의 전력소자로 구성

 고조파 전류의 발생원

고조파에 의한 전류 왜형은 전력계통의 부하와 기기의 비선형적인 특성에 의하여 발생하는데 보통 고조파 전류의 발생원은 대부분 전력전자 소자를 사용하는

기기에서 발생합니다.






 고조파 전류로 인한 피해

시스템에서 발생된 고조파는 발생설비에만 머무르지 않고 전력계통 전체로 유입되어 다른 전력설비에도 치명적인 영향을 줍니다.



 AHF 7 주요기능

AHF 7은 비선형 부하로부터 발생되는 고조파를 분석하여 고조파를 제거하는 고조파 발생장치입니다.

무효전력을 개선해 역률을 향상시키고, 불평형 부하를 개선, 부하용량(kva) 감소, 전압 고조파 왜형률(THDV) 저감, 변압기와 케이블 등의 전압강하가 감소되고,

발열을 감소시킵니다. 또한 병렬 설치가 가능하여 쉽게 설치가 가능하고, 두 개 이상의 병렬 운전이 가능하여 전력품질 향상에 필요한 용량 선정이 가능합니다.



 AHF 7 특징

AHF 7은 용량의 다양화로 선택에 제약이 없으며, 필요한 보상전류만큼 선택하여 사용할 수 있습니다. 또한 병렬운전이 가능하여 최대 600A까지 증설가능하고,

각각의 모듈에 컨트롤러가 장착되어 있어 독립적으로 사용이 가능합니다.



■ 다양한 용량성(25A / 35A / 50A / 60A / 100A)

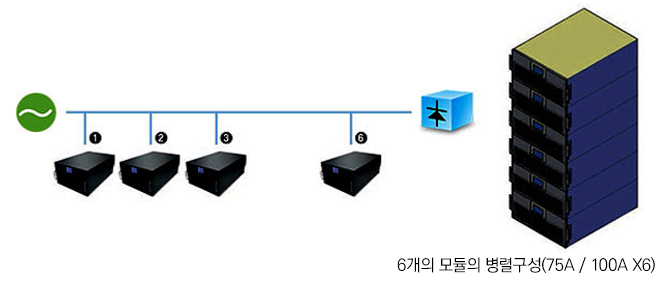

■ 병렬운전을 통한 용량 확장

     25A ~ 600A까지 가장 간편한 증설(380V 기준)

     최대 6대까지 병렬운전 가능



 AHF 7 특징

■ 고조파 전류 제거

 비선형부하에서 발생하는 고조파전류를 최대 97%까지 제거

■ 역률 개선 기능

 -0.6 ~ +0.6까지 목표 역률을 설정하여 역률을 향상

■ 3상 3선 / 3상 4선 겸용 설계

 3상 3선 / 3상 4선 겸용 설계로 모선의 결선 방식과 관계없이 설치 가능

■ 3상 불평형 개선

 3상4선 계통의 단상부하사용에 따른 각 상간 불평형 개선

■ Open / Close Loop

 Open / Close Loop 제어기술을 적용하여 정밀한 제어 가능

■ 개별 고조파 차수의 저감율 설정

 2 ~ 50차까지 선택적 고조파 제거 가능

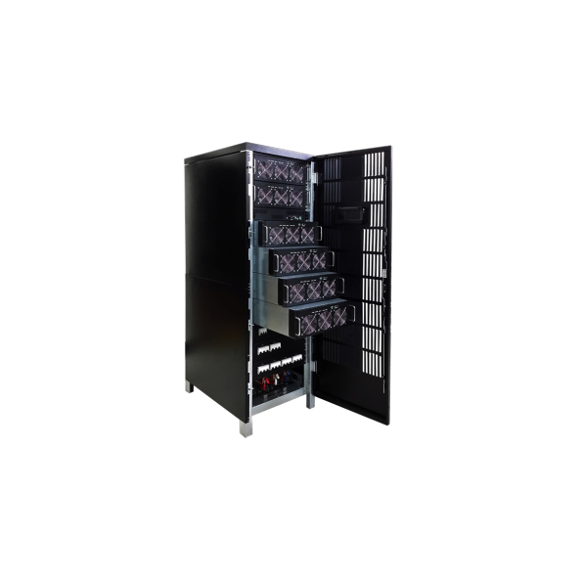

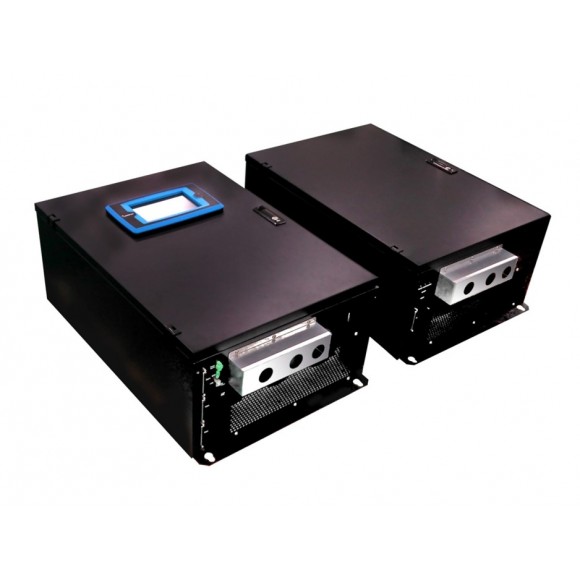

■ 19인치 Rack / 벽걸이 타입

 19인치 Rack 구조의 자립형, 벽부 설치가 가능한 제품으로 설치가 편리하고 어떠한 공간적 제약에서도 설치 가능(모듈 형태의 Rack 구조)

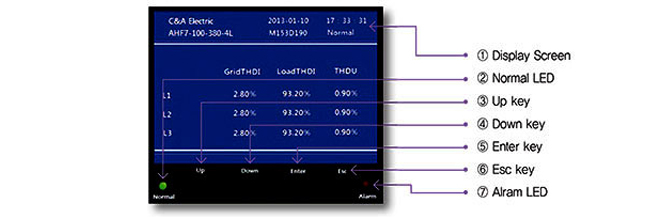

■ LCD 컨트롤 패널

 LCD 패널을 통해 사용자가 쉽게 계통정보 및 필터 상태를 확인하고 고조파를 선택할 수 있음





 AHF 7 높은 신뢰성

■ 한국기계전기전자시험연구원 EMS 성능평가 시험

■ 일체화된 지능형 FFT 계산 방법

 전력계통을 실시간 감시하여, 계통의 안정을 이루기 위해 고조파 보상

■ 고급제어 알고리즘을 통한 공진 보호

 부하 변동과 병렬 공진 경우에 , AHF7은 장비 피해를 막기 위해 “shut-down”하도록 설계

■ 보호 모드

• 내부 구성요소의 과열을 방지하기 위해 내부 온도 진단 가능

• 내부 단락 회로

• 과부하 보호

• CT 설정의 오류와 CT 역방향 감지

• Cooling-System (냉각 설계)

     - 먼지 보호 기능과 자연냉각시스템

     - 열 손실에 효과적인 환기팬
