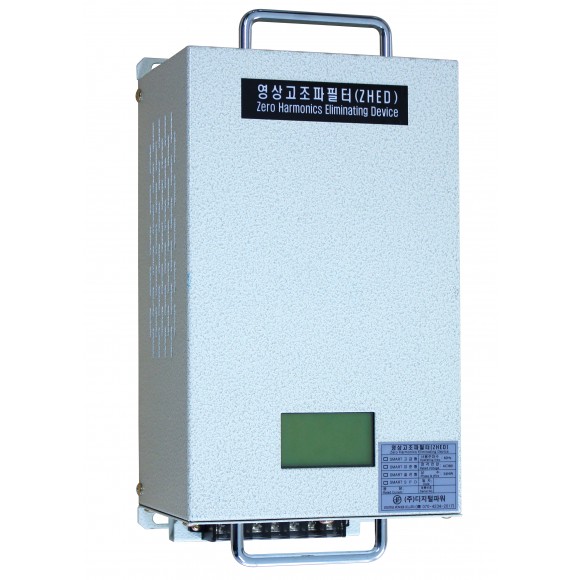

영상고조파필터(DPZH)

제품명

영상고조파필터 절전형
모델명

DPZH-500
정격전압

3P 4W, 380-220V, 60Hz

catalogue

영상고조파필터카다로그.pdf

제품설명

DPZH-500(절전형)

■ 모델명

DPHZ-500

■ 제품명

절전형

■ POWER

3P 4W, 380-220V, 60Hz

■ 제거고조파

영상고조파

■ 절연등급

건식 H종

■ 정격용량

5A~100A(사이즈 표 참조)

■ 운전방식

인입 영상분 고조파측정 후 ON/OFF 자동운전

■ 보호방식

과열 및 과부하보호 기능, 역상 및 결상 보호기능, 영상고조파 측정기능 내장

■ 동작상태표시

고조파 전류(1-15차), 스펙트럼, 파형, 전압, 왜형률 표시

■ OPTION

SMART METER 연동시(전력량, 역률, 6개월적산량, 월별피크전력표시)

■ 적용방식

절전형 영상고조파 필터

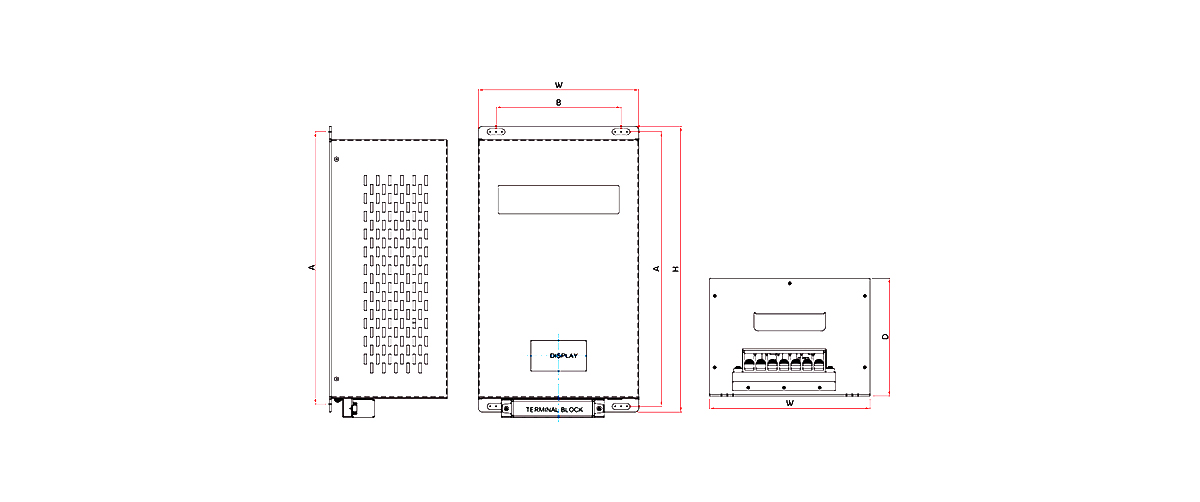

영상고조파필터 외형도 / 치수표

	CAPA. VOLT	W	H	D	A	B
1	3PH 5A 380V	180	320	130	306	140
2	3PH 6A 380V	180	320	130	306	140
3	3PH 10A 380V	180	320	130	306	140
4	3PH 12A 380V	210	360	130	346	170
5	3PH 15A 380V	210	360	130	346	170
6	3PH 18A 380V	240	405	150	391	200
7	3PH 20A 380V	240	405	150	391	200
8	3PH 24A 380V	240	405	150	391	200
9	3PH 25A 380V	240	405	150	391	200
10	3PH 30A 380V	265	430	155	416	225
11	3PH 40A 380V	290	500	160	486	250
12	3PH 50A 380V	290	500	175	486	250
13	3PH 60A 380V	290	500	185	486	250

TOLERANCE : ±10%

영상고조파필터 용량산정방법(Main차단기 기준)

NO.	MAIN MCCB 용량(전등, 전열부하)	영상고조파필터 용량	SIZE	필터용차단기(점검용)	비고
1	MAIN 50AT 이하	5A	180 x 320 x 130	MCCB 4P 50AF / 30AT	분전반 내장형
2	MAIN 75AT 이하	6A, 10A	180 x 320 x 130
3	MAIN 100AT 이하	12A, 15A	210 x 360 x 130
4	MAIN 150AT 이하	18A, 20A	240 x 405 x 150
5	MAIN 225AT 이하	24A, 25A	240 x 405 x 150
6	MAIN 300AT 이하	30A	265 x 430 x 155
7	MAIN 400AT 이하	40A	290 x 500 x 160	MCCB 4P 50AF / 50AT	자립형타입이나 분전반내장형 영상고조파필터 2대 병렬 구성
8	MAIN 500AT 이하	50A	자립형	MCCB 4P 50AF / 50AT
9	MAIN 600AT 이하	60A	자립형	MCCB 4P 100AF / 100AT
10	MAIN 700AT 이하	70A	자립형
11	MAIN 800AT 이하	80A	자립형
12	MAIN 900AT 이하	90A	자립형
13	MAIN 1000AT 이하	100A	자립형

* 본 용량은 당사가 현장 컨설팅으로 고조파를 진단한 경험치입니다.

* 기본적으로 영상분고조파필터는 추후 용량증설을 위하여 큰용량일수록 유리합니다.

* 필터용 차단기는 필터 용량보다 AT용량이 동등하거나 한단계 높은
