영상고조파필터(DPZH)

  • 제품명

    영상고조파필터 표준형
  • 모델명

    DPZH-200
  • 정격전압

    3P 4W, 380-220V, 60Hz
  • 제품설명

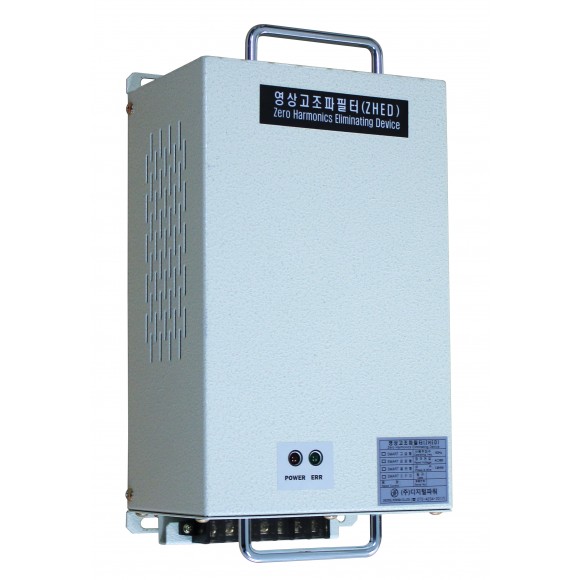

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg DPZH-200(표준형)

 모델명

 DPHZ-200

 제품명

 표준형

 POWER

 3P 4W, 380-220V, 60Hz

 제거고조파

 영상고조파

 절연등급

 건식 H종

 정격용량

 5A~100A(사이즈 표 참조)

 운전방식

 내부에 내장된 온도제어 센서에 의한 자동운전

 보호방식

 과열 및 과부하보호 기능, 역상 및 결상 보호기능

 동작상태표시

 자동 운전 동작 표시(파워 LED점등, 고장시 ERROR점등)

 적용방식

 분전반 내장형 영상고조파 필터




665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg 영상고조파필터 외형도 / 치수





CAPA. VOLT

W

H

 D

 A

 B

1

3PH 5A 380V

180

320

130

306

140

2

3PH 6A 380V

180

320

130

306

140

3

3PH 10A 380V

180

320

130

306

140

4

3PH 12A 380V

210

360

130

346

170

5

3PH 15A 380V

210

360

130

346

170

6

3PH 18A 380V

240

405

150

391

200

7

3PH 20A 380V

240

405

150

391

200

8

3PH 24A 380V

240

405

150

391

200

9

3PH 25A 380V

240

405

150

391

200

10

3PH 30A 380V

265

430

155

416

225

11

3PH 40A 380V

290

500

160

486

250

12

3PH 50A 380V

290

500

175

486

250

13

3PH 60A 380V

290

500

185

486

250


TOLERANCE : ±10%





665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg 영상고조파필터 용량산정방법(Main차단기 기준)

NO.

MAIN MCCB 용량(전등, 전열부하)

영상고조파필터 용량

SIZE

필터용차단기(점검용)

 비고

1

MAIN 50AT 이하

5A

180 x 320 x 130

MCCB 4P

50AF / 30AT

분전반

내장형

2

MAIN 75AT 이하

6A, 10A

180 x 320 x 130

3

MAIN 100AT 이하

12A, 15A

210 x 360 x 130

4

MAIN 150AT 이하

18A, 20A

240 x 405 x 150

5

MAIN 225AT 이하

24A, 25A

240 x 405 x 150

6

MAIN 300AT 이하

30A

265 x 430 x 155

7

MAIN 400AT 이하

40A

290 x 500 x 160

MCCB 4P

50AF / 50AT

자립형타입이나

분전반내장형

영상고조파필터

2대 병렬 구성

8

MAIN 500AT 이하

50A

자립형

9

MAIN 600AT 이하

60A

자립형

MCCB 4P

100AF / 100AT

10

MAIN 700AT 이하

70A

자립형

11

MAIN 800AT 이하

80A

자립형

12

MAIN 900AT 이하

90A

자립형

13

MAIN 1000AT 이하

100A

자립형


* 본 용량은 당사가 현장 컨설팅으로 고조파를 진단한 경험치입니다.


* 기본적으로 영상분고조파필터는 추후 용량증설을 위하여 큰용량일수록 유리합니다.

* 필터용 차단기는 필터 용량보다 AT용량이 동등하거나 한단계 높은 용량을 적용해야 합니다.
