Digital Power Products

실시간무효전력보상장치

  • 제품명

    하이브리드 HSVG
  • 모델명

    HSVG
  • 제품설명

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg HSVG® 특징

• 실시간 무효전력 제거 및 역률 0.95 이상 유지

• 고조파 제거 기능(3, 5, 7, 9, 11차 제거)

• 3상 계통의 부하 사용에 따른 각 상간 불평형 개선

• Open / Close Loop 제어기술을 적용하여 정밀한 제어 가능

• 19인치 Rack 구조의 자립형, 벽부 설치가 가능한 제품.(설치가 편리하고 어떠한 공간적 제약에서도 설치 가능)

• LCD 컨트롤 패널을 통해 계통 정보 및 HSVGⓇ 상태를 확인가능( 전원측, 부하측, HSVGⓇ 측)

• 순간적인 부하 변동에도 적절히 응답하여 완벽하게 보상(무효전력, 전압 강하, 상불평형, 고조파)

• 계통에 병렬설치 되어 정전 없이 유지 보수 가능

• 병렬운전이 가능하여 증설이 용이

• 각 상태 알람, 이벤트 기록 가능

• RS485 통신 가능(Ethernet 옵션)

• 모니터링 소프트웨어(옵션)

• 사용자 친화적인 컨트롤 패널 및 주요 설정 항목 Password 보호

• 한국기계전기전자시험연구원 EMS 성능평가 시험

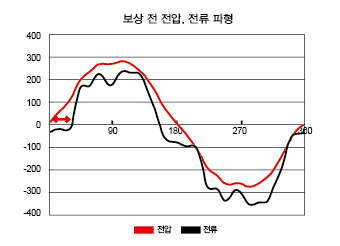

역률 65%, THD_I 30%

3고조파, 5고조파 발생

전압과 전류 위상차이 발생

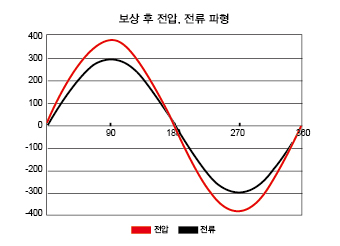

역률 95%, THD_I 5%

3고조파, 5고조파 제거

전압과 전류 위상 차이 없음




구분

SVC

고조파필터

HSVGⓇ

동작 원리

콘덴서 뱅크를 다단으로 구성하고

SCR로 ON/OFF 제어

IGBT PWM 제어방식으로 자체에서

역 고조파 발생

IGBT PWM 제어방식으로자체에서 진상 및

지상 무효전력 발생과 역 고조파 발생

동작 속도

4~20ms

10ms 이내

10ms 이내

무효전력 보상

계단식(지상 무효전력 보상)

선택 보상

연속(진상 및 지상 무효전력 보상)

고조파 제거

L-C 필터로 일부 흡수(특정 차수 저감)

역 고조파 발생(2~50차)

역 고조파 발생(3,5,7,9,11차 제거)

비고

지상 무효전력만 보상

고조파 제거

진상 및 지상 무효전력 및 고조파 제거하여 일괄 보상




665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg 제품 사양


정격전압

220V, 380V, 440V

주파수

60Hz

CT 비

150/5 ~ 10,000/5

모션방식

3P3W 또는 3P4W

효율

≥ 96%

응답 속도

〈 10ms

역률 보상 범위

 역률 95% 이상

냉각 방식

 공 냉식

통신

 RS 485 / Modbus RTU

알람 이벤트

 가능

모니터링

 LCD / HMI(옵션)

용량

 70KVAR

 70 ~ 420KVAR

타입

 19인치 모듈

 벽부설치형 케비넷형

크기(WⅹDⅹH)

 400x575x232mm

 440x625x232mm 800x1500x2200mm

무게

 40kg

 210 ~ 480kg

고도

 1,500m 이하

동작 온도

 -10 ~ 40ºC

습도

 95% 이하

보호등급

IP20, IP52


* 상기 제품 외 적용 시 당사에 문의하여 주시기 바랍니다.




665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg HSVG® 동작 원리

HSVG는 IGBT 소자를 DSP 방식으로 제어합니다.

부하에 흐르는 전류를 계통 전압의 위상보다 진상 / 지상으로 조정하여 무효전력을 보상하며 3-level Topology Design을 사용하여

고조파에 대한 완벽한 반대 위상을 제공하여 고조파를 제거합니다.

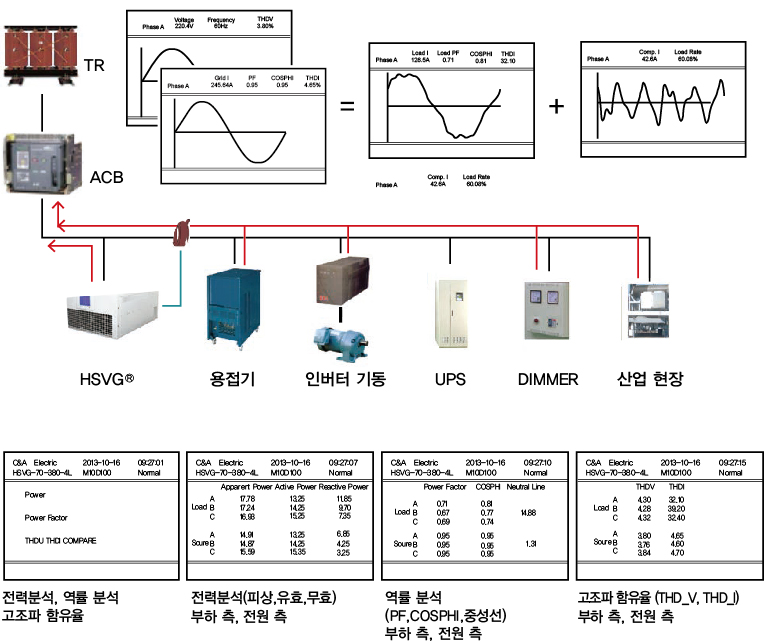

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg HSVG® 보상장치 적용 예








665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg 통신기능

입/출력 접점

2개의 출력접점(옵션)

2개의 입력접점(옵션)

통신

 RS485, Ethernet(옵션)

프로그램 설정

LCD Panel 설정, 소프트웨어

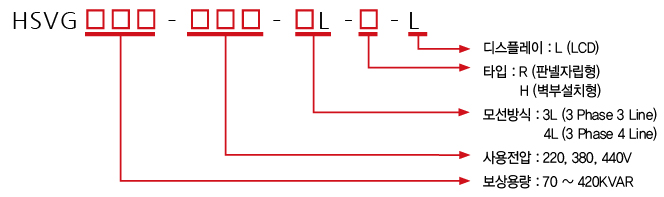

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg HSVG® 선정 방법

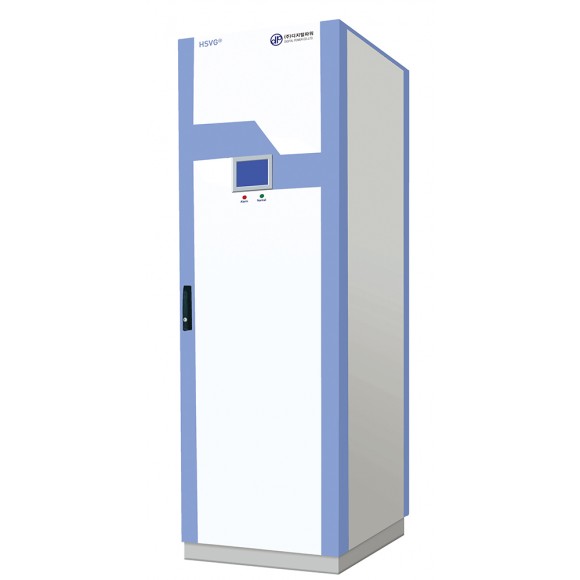

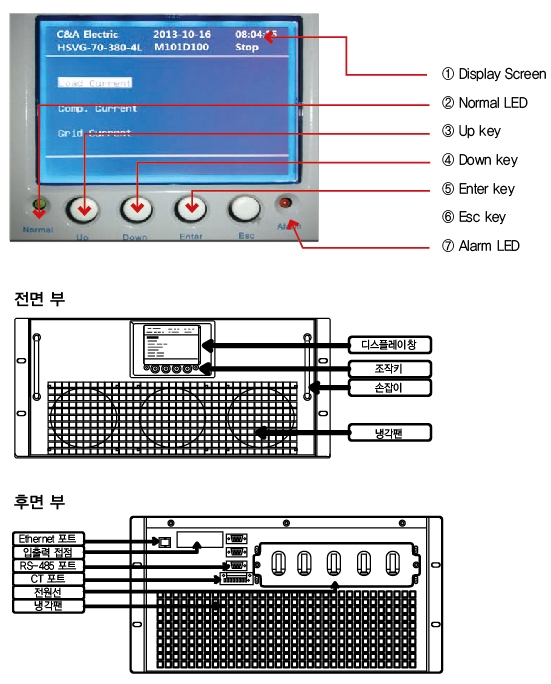

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg HSVG® 외형

 LCD Display
