진지상무효전력보상장치

  • 제품명

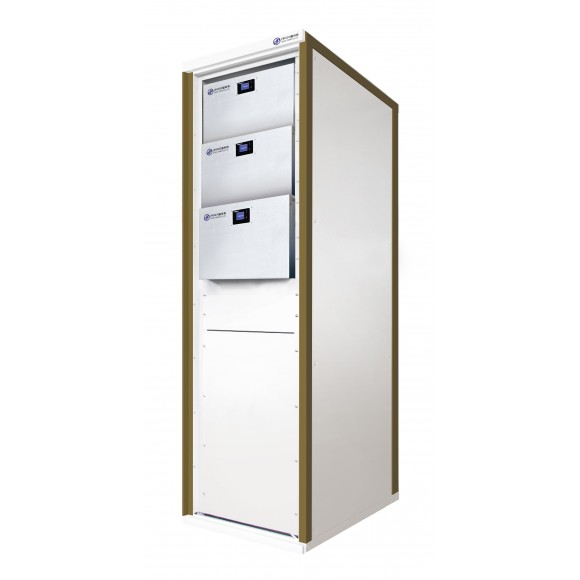

    인버터방식 무효전력 보상장치
  • 모델명

    SVG
  • 제품설명

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg SVG 주요 기능

SVG는 최고 성능의 전력제어 소자인 IGBT(Insulated Gate Bipolar Transistor)를 사용,

전류를 PWM(Pulse Width Moduration) 방식으로 제어하여, 4m Sec 이내에 실시간으로 무효전력 을 보상합니다.



665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg SVG 주요 특징

 뛰어난 진상 / 지상 역률 보상

   • 실시간 진상 / 지상 보상을 통한 역률 0.99 이상 유지

   • 3상 계통의 부하 사용에 따른 각 상간 불평형 개선

   • 순간적인 부하 변동에도 완벽하게 보상

 병렬운전을 통한 용량 확장

   • 계통 내에 병렬설치 되어 정전 작업 없이 유지 보수 가능

   • 병렬운전이 가능하며, 추가 설치 가능

 기능

   • 실시간 진상 / 지상 역률 보상

   • 각 상간 불평형 개선

   • Open / Close Loop 선택이 가능하며, 정밀한 제어 가능

   • LCD 컨트롤 패널을 통해 계통 정보 및 SVG 상태 확인가능

   • 상태 알람, 이벤트 기록 가능

   • RS485 통신 가능(Ethernet 옵션)

   • 모니터링 소프트웨어(옵션)

   • 사용자 친화적인 컨트롤 패널 및 주요 설정 항목 Password 보호

   • 한국전기연구원 성능 확인 시험

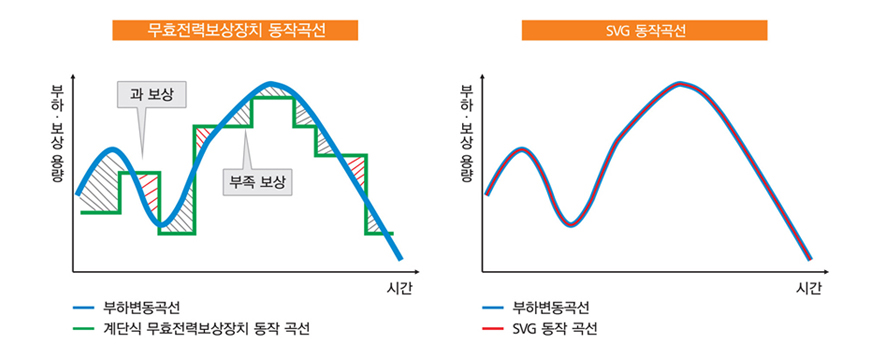

665233fdacf21c9f387c09e21dc57b78_1640572960_11.jpg SVG 동작 곡선

계단식 무효전력 보상장치는 부하 변동이 심할 때, 부하변동에 따라 보상하지 못하고 무효전력량을 과 보상하거나 부족하게 보상하여 계통에 영향을 주었습니다.

하지만 본 시스템은 부하 변동에 따라 고속(20KHz)으로 IGBT를 제어하여 실시간으로 전력품질을 향상 시킵니다.






 제품 비교

구분

TCR 방식

TSC 방식

SVG 방식

동작 원리

CAPACITOR를 고정하여 투입하고

REACTOR 용량을 THYRITOR로 조정

CAPACITOR를 BANK를 다단으로 구성하고

THYRISOR로 ON/OFF 제어

IGBT PWM 제어방식으로 자체에서

진상 및 지상 무효 전력을 발생

동작 속도

1~20 msec

4~20 msec

0.1~4 msec

무효전력보상장치

연속(지상 보상)

계단식(지상 보상)

연속(진상/지상 보상)

경부하시 소비전력

많음

거의 없음

거의 없음

적용 용량

5~100 MVA

 2 MVA 이하

0.1~100 MVA

비고

중 · 대 용량에 적용

소용량에서 유리

모든 용량에 적용

설치면적은 TCR방식의 50~70%



 380V, 440V

모델

보존용량(kvar)

크기(WⅹDH)mm

SVG - 050

50

800ⅹ1500ⅹ2350

SVG - 100

100

SVG - 300

300

SVG - 500

500

SVG - 700

700

당사 문의

SVG - 1000

1000



*690v 적용 시 당사에 문의하여 주시기 바랍니다.
